推定原因

フローチャートをそのまま実装

処理の流れをそのままプログラミングしてしまう。（一筆書き）

典型的にはmain関数で全体シナリオをプログラミングしてしまう場合。

C言語の教科書ではmain関数で、C言語の文法を習得しますが、そのサンプルコードをまねしただけでは一筆書きになってしまいます。

また、似たような処理があると、コード断片をコピーして貼り付けることになってしまいします。（クローンツール

タイミングチャートをそのまま実装

何らかのイベントで制御スレッドが始まって、条件によってフラグを作り、後段でそのフラグで条件判断する末広がり構造です。

また、場当たり的な条件判断フラグを作ることで、フラグの関係が暗黙になってしまいます。

解法

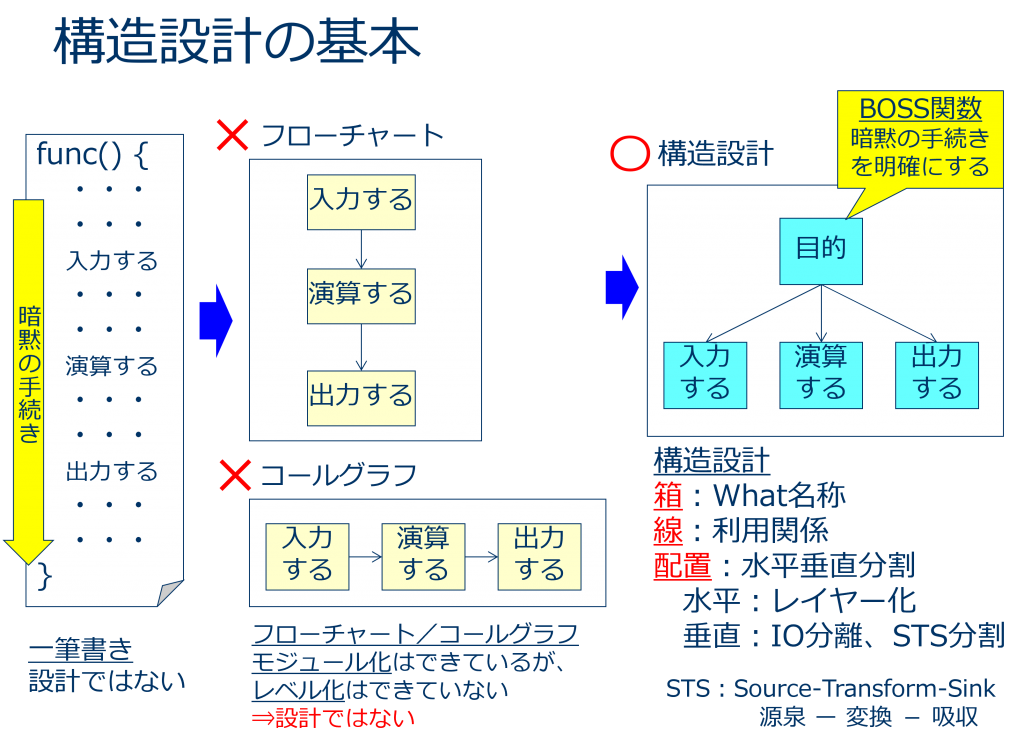

フローチャートからモジュール構造化へ

処理の流れではなく、機能分割（責務分割）して、構造図を作りましょう。

タイミングチャートからタスク構造化へ

制御スレッドの流れではなく、周期実行の単位にタスクで括り、タスクが並行動作するように作りましょう。
